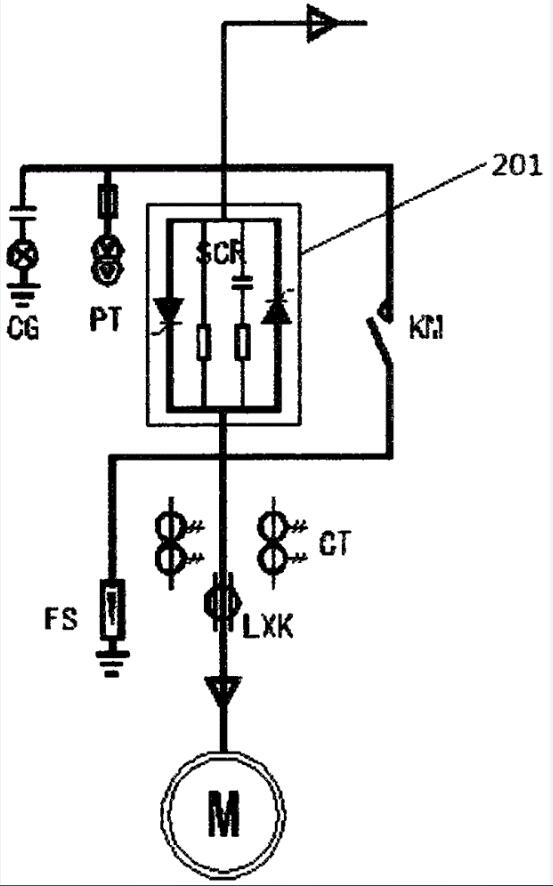

高壓軟起動柜指3KV、6KV、10KV晶閘管可控硅軟起動柜，高壓軟起動柜原理圖是指主回路采用晶閘管，經過改動晶閘管的導通角來提升電壓，完結整個發動進程，一起還具有軟停車功能，特別適用于輸送帶機突然停滯，水泵的水錘作用。高壓軟起動柜一次原理圖（如下圖所示）：是按必定的規則（如恒流或電壓斜坡）控制晶閘管的導通角，并接連改動電機定子繞組的輸入電壓直至全壓，起動結束后，旁路接觸器吸合。
